1.7 数据的旅程：Ping 与 ARP 原理
"Ping" 是网络工程师最常用的命令。当你输入 ping 192.168.1.2 时，后台发生了什么？ 这不仅仅是一个简单的测试，它是 TCP/IP 协议栈完美配合的缩影。
1. 核心主角
- ICMP (Internet Control Message Protocol)：Ping 的幕后英雄。它不传数据，只传“消息”（如 Echo Request/Reply）。
- ARP (Address Resolution Protocol)：地址解析协议。它的作用是 “通过 IP 地址找 MAC 地址”。
2. Ping 的全过程 (理论+实战)
假设 PC1 (192.168.1.1) 要 Ping PC2 (192.168.1.2)。

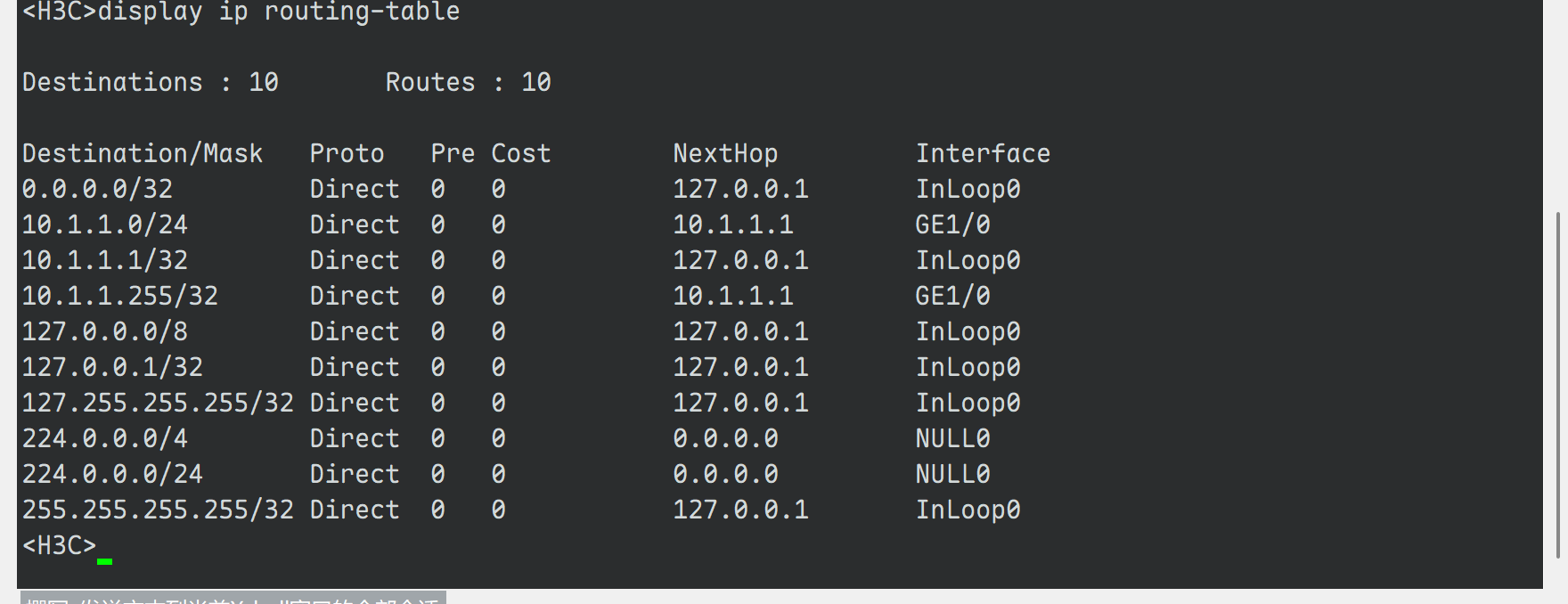

第一步：查路由 (Routing)
PC1 在发包前，先看一眼自己的路由表：“我要去 192.168.1.2，该走哪条路？”
- 发现目标在同一个网段，且有路由（直连路由），直接从
GigabitEthernet0/0/0接口发出去。 - 注意：如果是跨网段（例如 Ping 百度），则需要查找网关的 MAC 地址。
第二步：封装 (Encapsulation)
PC1 试图打包数据。这是一个自上而下的封装 (Encapsulation) 过程，每一层都会给数据穿上一件“外套”：
PC1 发现：我知道对方的 IP，但我不知道对方的 MAC 地址！ 此时，封装失败，数据包暂时发不出去。ARP 登场。
第三步：ARP 解析 (Ask & Reply)
1. ARP 请求 (BroadCast): PC1 大喊一声（广播）：“谁是 192.168.1.2？请把你的 MAC 地址告诉我！”
- 源 MAC:
aaaa-bbbb-cccc - 目的 MAC:
FF-FF-FF-FF-FF-FF(全 F 代表广播，所有人都要听)
2. ARP 响应 (Unicast): 局域网里所有人都在听，但只有 PC2 发现：“哎？找我的！”
PC2 悄悄回复（单播）给 PC1：“我是 1.2，我的 MAC 是 dddd-eeee-ffff。”
- 源 MAC:
dddd-eeee-ffff - 目的 MAC:
aaaa-bbbb-cccc
PC1 收到后，赶紧把 <192.168.1.2, dddd-eeee-ffff> 这条记录写进自己的 ARP 缓存表里。
第四步：完成封装与发送
现在 PC1 知道了目的 MAC，终于可以把刚才那个 ICMP 包封好了：
- ICMP: Echo Request (请求)
- IP: 1.1 -> 1.2
- MAC: 1.1 MAC -> 1.2 MAC
数据包顺利发出，PC2 收到后回复 Echo Reply，Ping 通！
3. 深度拆解：设备收到数据帧的处理流程
当网卡收到一个数据帧时，它不会无脑照单全收，而是会进行一系列严格的“安检”。以下是详细的处理逻辑：
(FF-FF-FF-FF-FF-FF)
(如 01-00-5E...)
(如 00-E0-FC...)
Target IP4. 免费 ARP (Gratuitous ARP)
有一种特殊的 ARP 叫“免费 ARP”。 当设备刚配好 IP 或开机时，它会主动发一个 ARP 请求，问：“谁是 192.168.1.1？”（问自己！）
作用：
- DAD (地址冲突检测)：如果有人回复了，说明局域网里已经有人用了这个 IP，设备就会报错“IP 地址冲突”。
- 通告：告诉大家“我上线了”，或者“我换网卡了，请更新你们的 ARP 表”。
5. 常用命令 (Huawei VRP)
- 查看 ARP 表：
display arp - 查看路由表：
display ip routing-table - 查看接口信息：
display interface g0/0/0
6. 补充知识：MAC 地址的秘密 (IG/LG 位)
MAC 地址不仅仅是一串无意义的十六进制数字，它的 第一个字节 (Byte 0) 藏着两个非常重要的“开关”。
5.1 结构解剖
MAC 地址的前 24 位通常是 OUI (组织唯一标识符)，代表厂商（如华为、思科、苹果）。但在 OUI 的第一个字节中，最后两位有特殊含义：
5.2 I/G 位 (Individual/Group) - b0
这是最低有效位 (Least Significant Bit)。
- 0 (Individual)：单播 MAC。代表具体的某一台设备。我们电脑、手机网卡的 MAC 地址这一位永远是 0。
- 1 (Group)：组播 MAC。代表一组设备。
- 例如：IPv4 组播地址映射的 MAC 以
01-00-5E开头。01展开是0000 0001，最后一位是 1。 - 广播地址
FF-FF-FF-FF-FF-FF的第一个字节是FF(1111 1111)，最后一位也是 1，所以广播本质上是一种特殊的组播。
- 例如：IPv4 组播地址映射的 MAC 以
5.3 L/G 位 (Local/Global) - b1
这是次低位。也称为 U/L (Universal/Local) 位。
- 0 (Global)：全球管理。由 IEEE 分配给厂商的 OUI，全球唯一，烧录在网卡里不可更改。
- 1 (Local)：本地管理。系统管理员自定义的，或者虚拟出来的 MAC。
- 如果你在 Windows 设备管理器里手动修改了网卡 MAC 地址，新的 MAC 地址的这一位通常会被置为 1（例如改成
02-...），以防止与全球唯一的 MAC 冲突。 - 这就是为什么很多虚拟机的 MAC 地址是以
02开头的原因 (02=0000 0010)。
- 如果你在 Windows 设备管理器里手动修改了网卡 MAC 地址，新的 MAC 地址的这一位通常会被置为 1（例如改成
5.4 快速判断技巧
看 MAC 地址的 第一个十六进制数 的 第二个字符（如果是两位的 hex，如 0A，看 A；如果是 01，看 1）。或者更简单，直接看第一个字节。
- 偶数 (0, 2, 4, 6, 8, A, C, E) -> 尾数是 0 -> 单播
- 奇数 (1, 3, 5, 7, 9, B, D, F) -> 尾数是 1 -> 组播/广播
7. 💡 专家视角 (Expert Insights)
7.1 为什么有了 IP 还需要 MAC？（逻辑与物理的辩证）
这是网络领域最经典的问题之一。既然 IP 地址已经全球唯一了，为什么还要 MAC 地址？
比喻：搬家理论
- IP 地址 = 你的住址（逻辑地址）。
- 你可以搬家。今天住在“北京朝阳区”（192.168.1.0/24），明天搬到“上海浦东新区”（10.0.0.0/8）。
- IP 地址决定了**“你在网络拓扑中的位置”**，方便路由寻址（快递员根据地址分拣）。
- MAC 地址 = 你的身份证号/指纹（物理地址）。
- 无论你搬到哪里，你的身份证号是不变的。它是设备出厂时烧录在网卡上的唯一标识。
- 在局域网（同一个房间）里，我们直接面对面交流，认的是“人”（MAC），而不是“住址”（IP）。
分层解耦的智慧 如果只有 IP 没有 MAC，那么每当设备换个网卡或者换个 IP，全世界的路由器都要更新路由表，网络将极其脆弱。
- MAC 负责局域网内部：搞定“最后一公里”，精准找到链路上的下一跳设备。
- IP 负责全球互联：搞定“宏观路径”，屏蔽底层的物理差异（以太网、WiFi、光纤、ATM，底层怎么变，IP 不用变）。
- ARP 是粘合剂：它动态地将这两层映射起来，让上层（IP）不用关心下层（MAC）的具体细节。
7.2 免费 ARP 的“霸道”与“礼貌”
免费 ARP (Gratuitous ARP) 看似是多余的广播，实则蕴含了两种截然不同的社交哲学：
- 礼貌的询问（DAD 检测）：“各位，我想用 192.168.1.1 这个名字，有人反对吗？”——如果没有人回话，我就放心用了。
- 霸道的通知（高可用切换）：“注意了！现在的 192.168.1.1 是我（新 MAC），之前的那个已经下台了，以后找我！”——这在 VRRP 网关切换时至关重要，它强制刷新了所有人的 ARP 缓存，让流量瞬间切换到新主备上。
